LINEA DL321

Nuove Gantry compatte

Soluzione ideale per la finitura degli stampi, e per lavorazioni di componenti aeronautici strutturali in leghe leggere. Il progetto DL321 è stato completamente rinnovato, adottando una originale soluzione di ram ruotato di 45° e assi XY con motori lineari per ottenere maggiori velocità ed accelerazioni.
Coniuga una dimensione compatta con un considerevole volume operativo. L’ampia porta frontale vetrata facilita l’accesso di grandi stampi e attrezzature, offrendo una eccellente visibilità durante le lavorazioni.
Oggi ancora più veloce e precisa, DL321 viene equipaggiata con la testa di fresatura birotativa M5A.

Accanto a quella base, Fidia propone altre due versioni: Fresatrici DL321/M e DL321/Q.

Brochure Linea D321

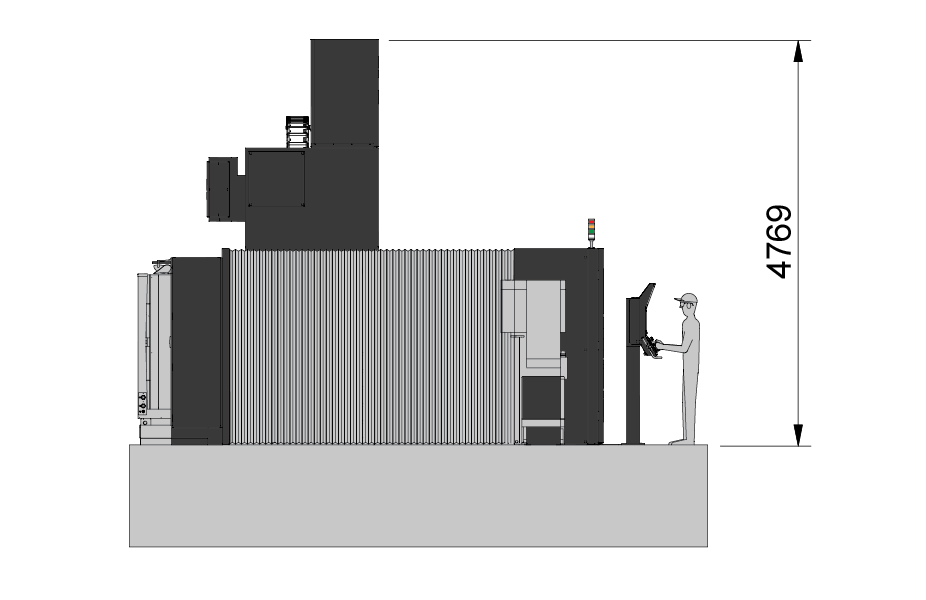

Specifiche tecniche e Layout



D321Caratteristiche
Corsa asse X3000mm
Corsa asse Y2200mm
Corsa asse Z1100mm
Velocità assi24m/min
Dimensioni della tavola3000x2000mm
Portata della tavola3500 Kg/m²
MandriniM5A/55-24, M5A/55-20G
M5A/65-15

Specifiche tecniche e Layout



DL321Caratteristiche
Corsa asse Z1250mm
Velocità assi XY, Z60, 30m/min
Dimensioni della tavola3000x2000mm
Portata della tavola7000 Kg/m²
MandriniM5A/55-24, M5A/65-15



Settori applicativi

Automobile

Nel settore automobilistico sono richieste grandi precisioni nelle lavorazioni degli stampi, in particolare nelle finiture. Sulla base della sua lunga esperienza nel settore, la Fidia ha applicato sulla linea di macchine fresatrici D321 diverse soluzioni che garantiscono lavorazioni di alta qualità.

Componenti aeronautici

Molti componenti strutturali nel settore aeronautico richiedono lavorazioni a 5 assi di alta precisione ed efficienza. Le macchine fresatrici della linea D321 offrono le soluzioni più avanzate per le lavorazioni di alluminio, titanio, acciai legati.

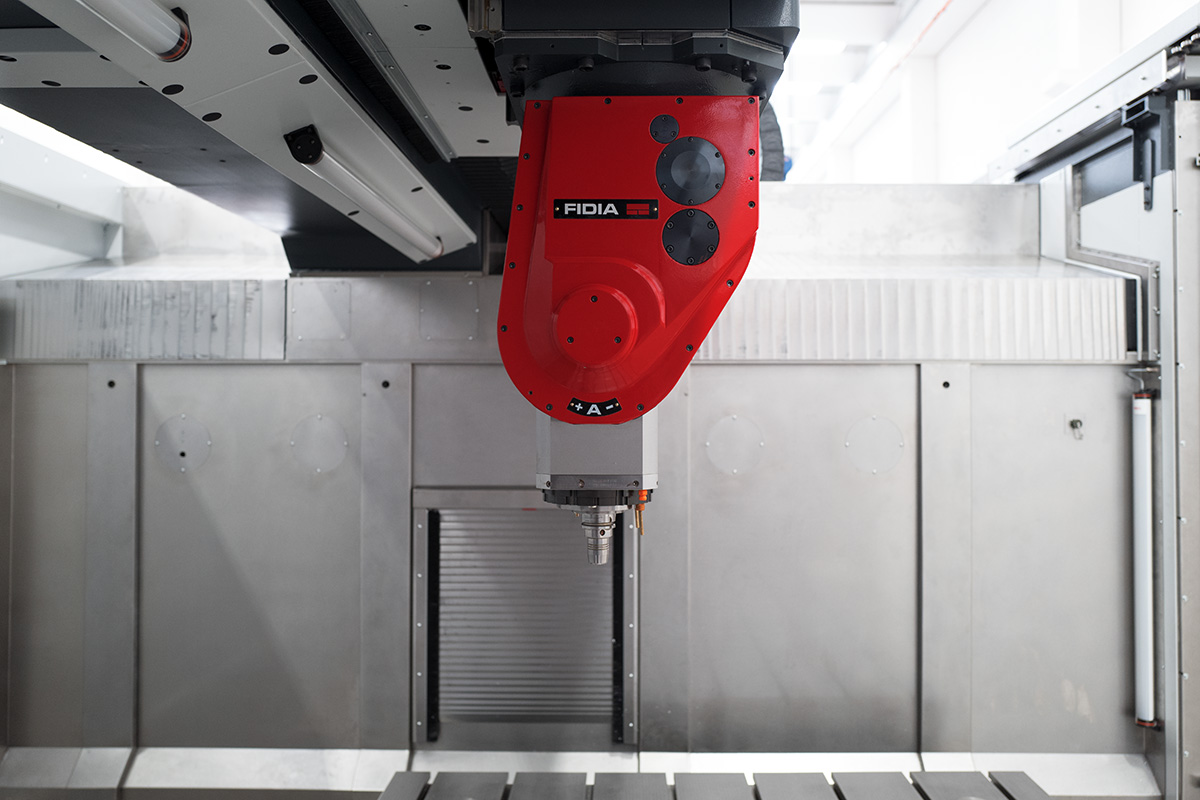

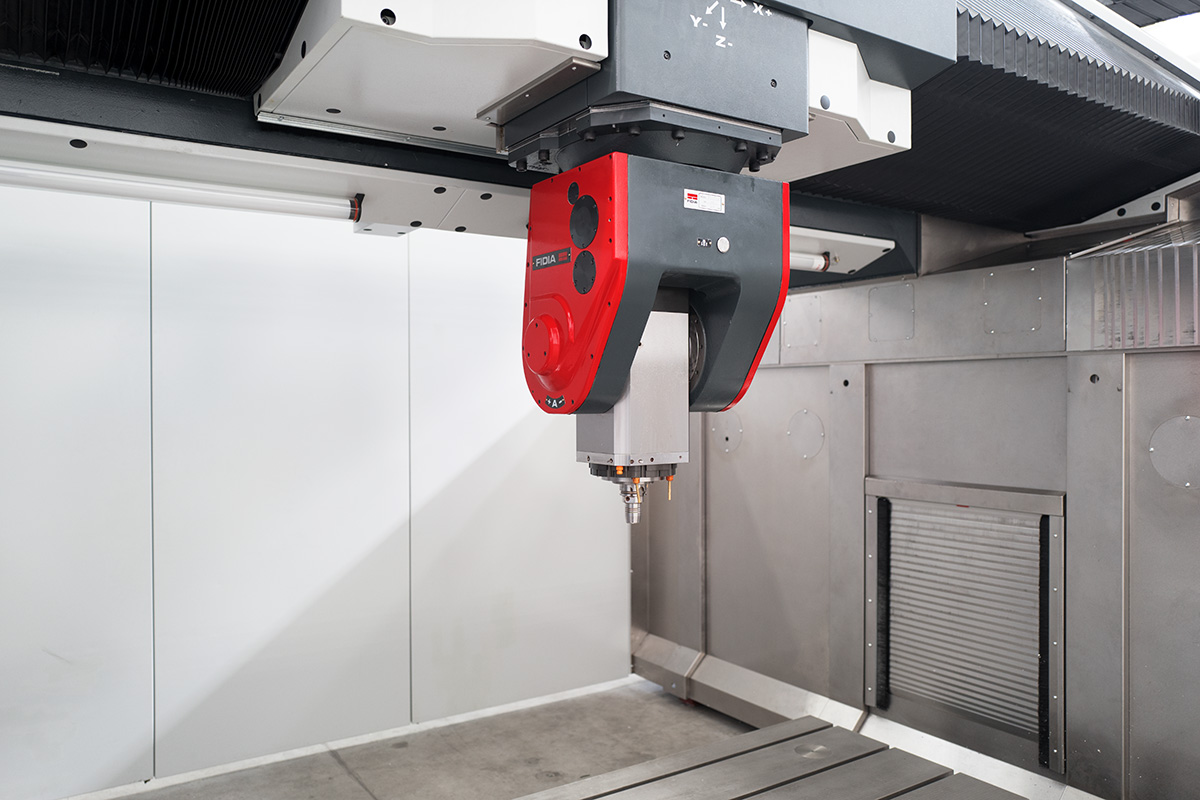

Testa di fresatura Birotativa M5A

La testa di fresatura M5A massimizza le prestazioni nella fresatura ad alta velocità e copre un’ampia gamma di applicazioni. Ha una struttura in ghisa a garanzia della robustezza e della stabilità termica, ed è particolarmente adatta nelle lavorazioni di acciaio, ghisa e alluminio. La compattezza e la geometria di questa testa di fresatura permettono maggiore penetrazione nelle zone di difficile accesso e quindi l’utilizzo di utensili più corti.

La catena cinematica degli assi prevede un sistema di recupero gioco automatico che non richiede manutenzione, con una risoluzione di posizionamento di 0,001°. L’elevata dinamica degli assi della testa di fresatura M5A consente di utilizzare le macchine fresatrici della linea D321 per lavorazioni a 5 assi continui ad alta velocità. La stessa testa di fresatura è utilizzabile anche in modalità 3+2 assi, bloccando gli assi rotativi in qualsiasi posizione con potenti freni idraulici, per sfruttare al meglio le capacità di coppia e potenza del mandrino.

M5A55_fidia_forli

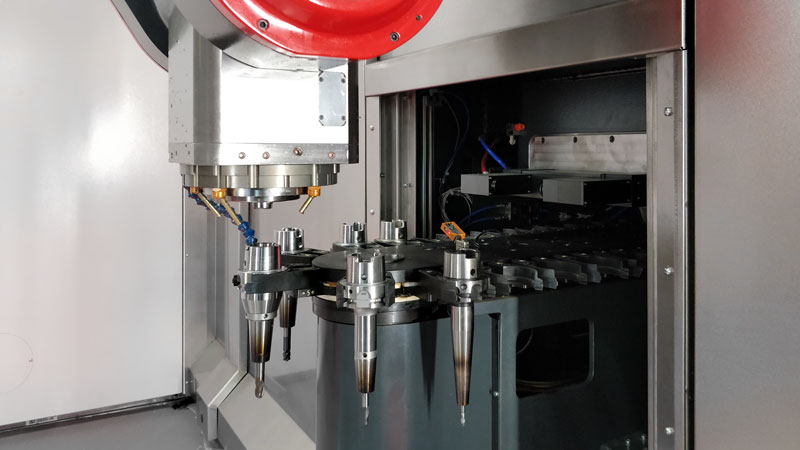

Magazzino utensili

La macchina fresatrice è dotata di cambio utensile automatico, con magazzino a 24 o 42 posizioni, porta automatica di protezione e apertura esterna per il carico e lo scarico degli utensili. Al suo interno è posizionato il sistema di misura utensile laser TMS.

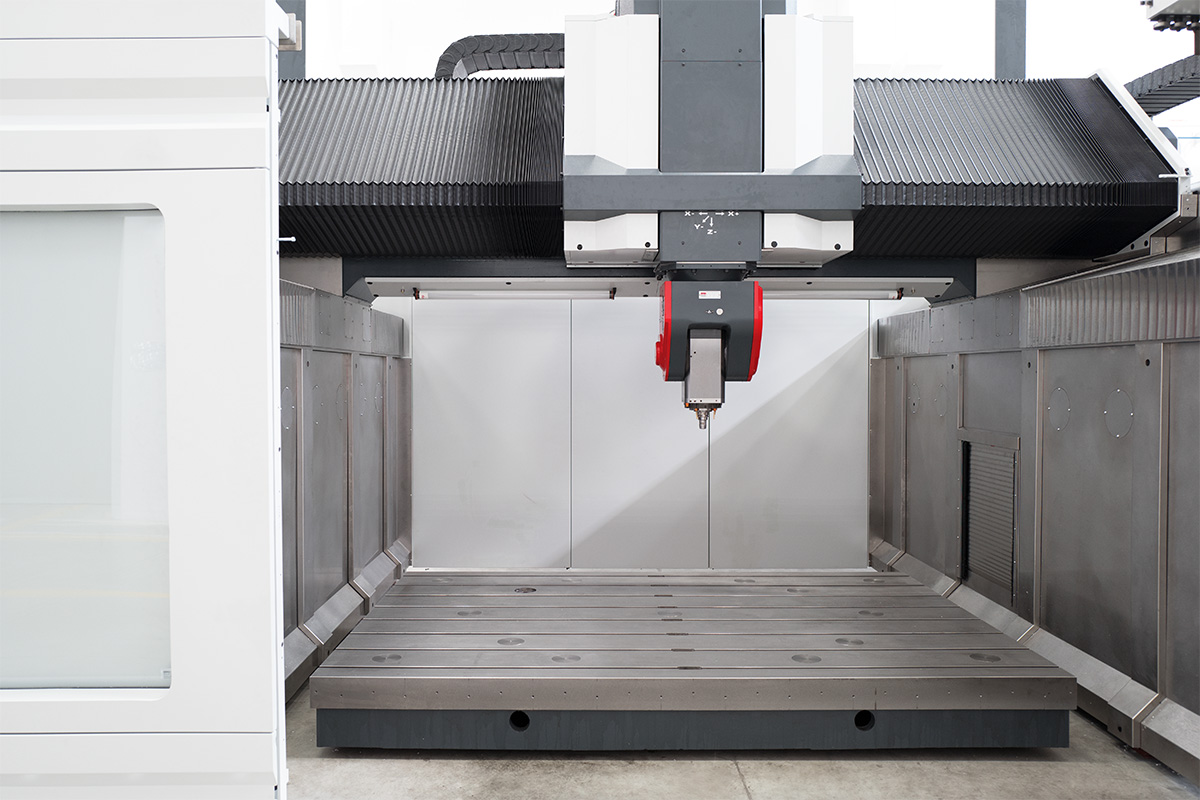

Area di lavoro

Sulle macchine fresatrici DL321/Q la tavola è realizzata in ghisa come struttura indipendente, fissata al pavimento, mentre sulla DL321/M è integrata nella struttura monolitica della macchina fresatrice. E‘ dotata di scanalature a T per fissare i pezzi da lavorare. Le DL321 combinano una ridotta impronta a terra con una notevole area di lavoro.

MODELLI

DL321/M | DL321

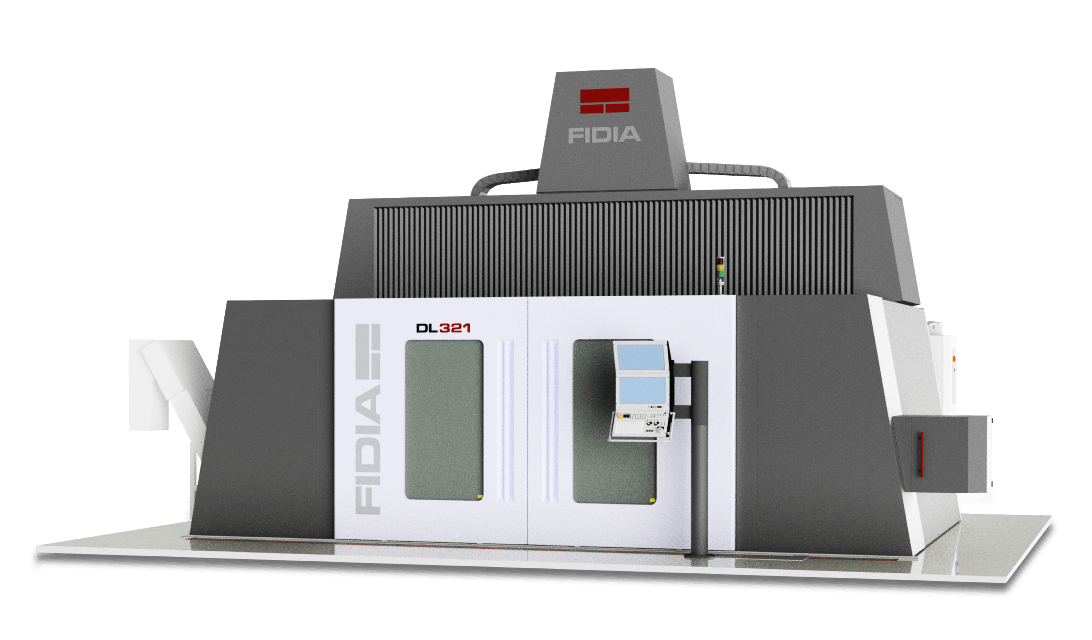

DL321/M

DL321
