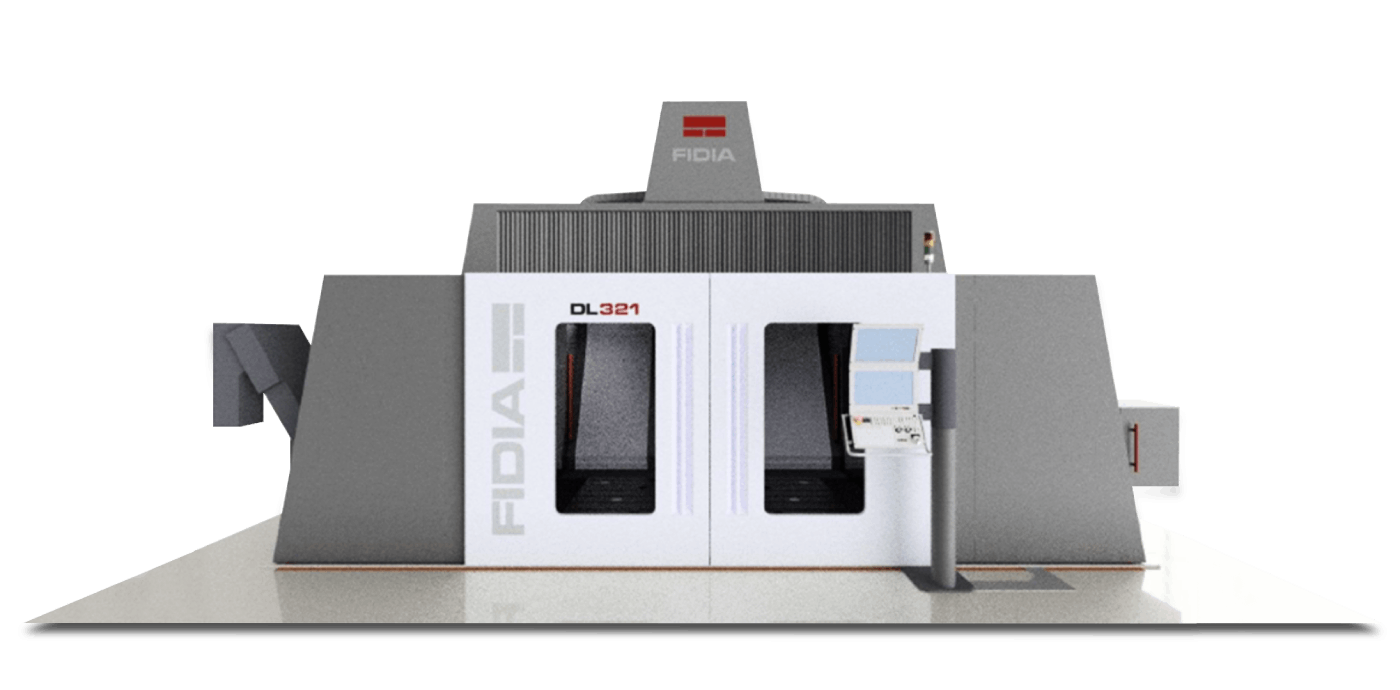

Nuove Gantry compatte monolitiche DL321/M
La base monolitica integra la tavola portapezzo. La macchina può esser appoggiata su una fondazione piana o su un pavimento industriale robusto, in funzione del carico massimo che si desidera gestire.

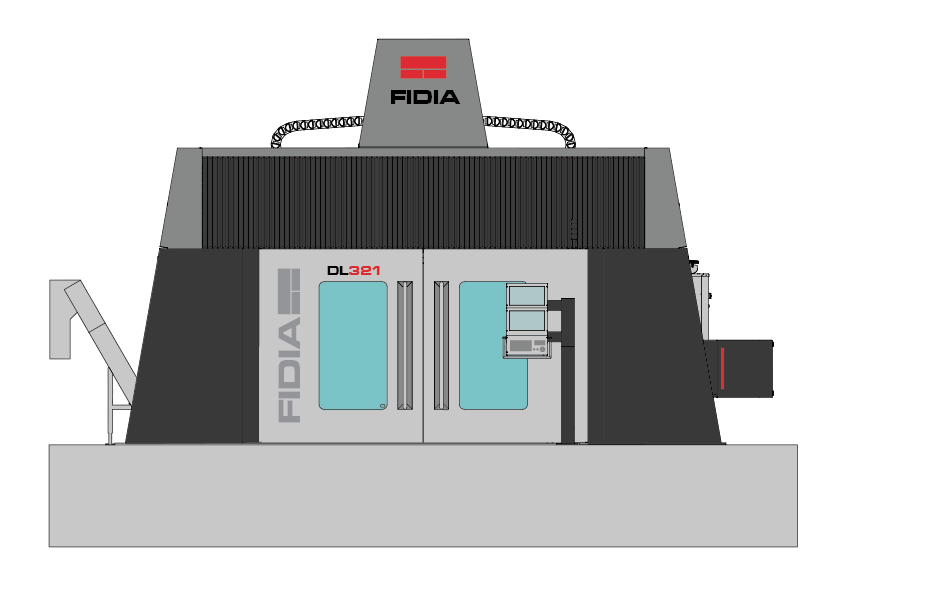

Specifiche tecniche e Layout
| D321/M | Caratteristiche | ||
| Corsa asse Z | 1250mm | ||
| Velocità assi XY, Z | 60, 30 m/min | ||
| Dimensioni area staffaggio pezzo | 3000x2000mm | ||
| Mandrini | M5A/55-24, M5A/65-15, |
||
Area di lavoro
Sulle macchine fresatrici DL321/Q la tavola è realizzata in ghisa come struttura indipendente, fissata al pavimento, mentre sulla DL321/M è integrata nella struttura monolitica della macchina fresatrice. E‘ dotata di scanalature a T per fissare i pezzi da lavorare. Le DL321 combinano una ridotta impronta a terra con una notevole area di lavoro.
Testa di fresatura Birotativa M5A
La testa di fresatura M5A massimizza le prestazioni nella fresatura ad alta velocità e copre un’ampia gamma di applicazioni. Ha una struttura in ghisa a garanzia della robustezza e della stabilità termica, ed è particolarmente adatta nelle lavorazioni di acciaio, ghisa e alluminio. La compattezza e la geometria di questa testa di fresatura permettono maggiore penetrazione nelle zone di difficile accesso e quindi l’utilizzo di utensili più corti.
La catena cinematica degli assi prevede un sistema di recupero gioco automatico che non richiede manutenzione, con una risoluzione di posizionamento di 0,001°. L’elevata dinamica degli assi della testa di fresatura M5A consente di utilizzare le macchine fresatrici della linea D321 per lavorazioni a 5 assi continui ad alta velocità. La stessa testa di fresatura è utilizzabile anche in modalità 3+2 assi, bloccando gli assi rotativi in qualsiasi posizione con potenti freni idraulici, per sfruttare al meglio le capacità di coppia e potenza del mandrino.
