UHE 1000/1600
Un efficientissimo concetto di macchina fresatrice per la lavorazione a 5 assi simultanei. La macchina fresatrice UHE è atta ad eseguire lavorazioni molto gravose garantendo al tempo stesso ottime performance di fresatura con alta dinamica. La sua architettura assi consente di lavorare i particolari su 5 lati in un unico piazzamento, garantendo produttività, flessibilità e ripetibilità. Pur avendo un ingombro ridotto, la particolare configurazione della macchina fresatrice UHE permette di lavorare grandi e complessi particolari.
Il centro di lavoro ad alta velocità UHE trova applicazione in molteplici settori:
Aerospazio
- parti strutturali
- carrelli d’atterraggio
- dischi turbina
- pale turbina
- impeller
- contornitura di elementi in materiale composito
Automotive
- stampi iniezione plastica
- stampi lamiera
- stampi di forgiatura
- stampi di pressofusione
- stampi e modelli per pneumatici
- modelli di stile e prototipazione
Meccanica Generale
- componenti per il settore energia
- componenti per machine utensili
- ingranaggi e trasmissioni
- componenti di forma complessa

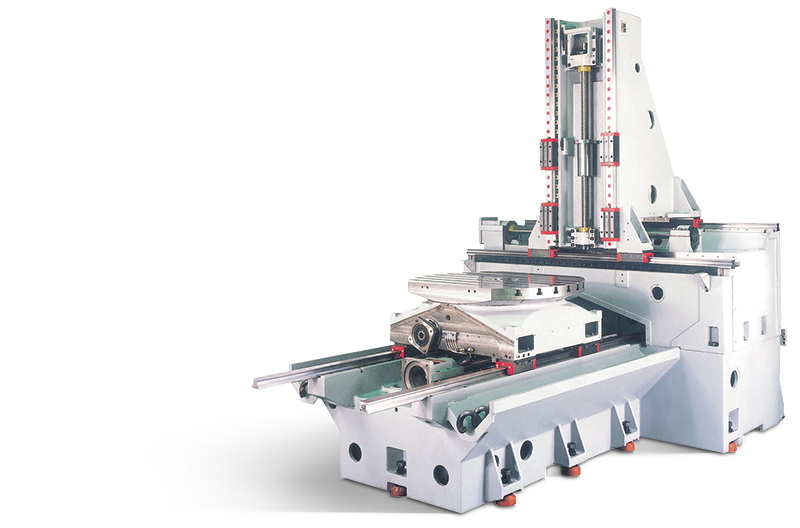

Macchina Fresatrice UHE 1000
Il più efficiente concetto per la lavorazione ad alta performance su più lati incrementa produttività, flessibilità e ripetibilità.
Caratteristiche principali:
- Corse assi X/Y/Z 1000 x 800 x 700 mm
- Tavola girevole 1000 x 800 mm, carico massimo 1500 kg
- Testa universale basculante
- Asse “B” su testa con motore coppia e asse “C” di tavola girevole con trasmissione meccanica
- Mandrino: 18.000 rpm HSK63A (con 26/32 kW e 124/154 Nm) o 24.000 rpm HSK63A (con 21/27 kW e 85/116 Nm)

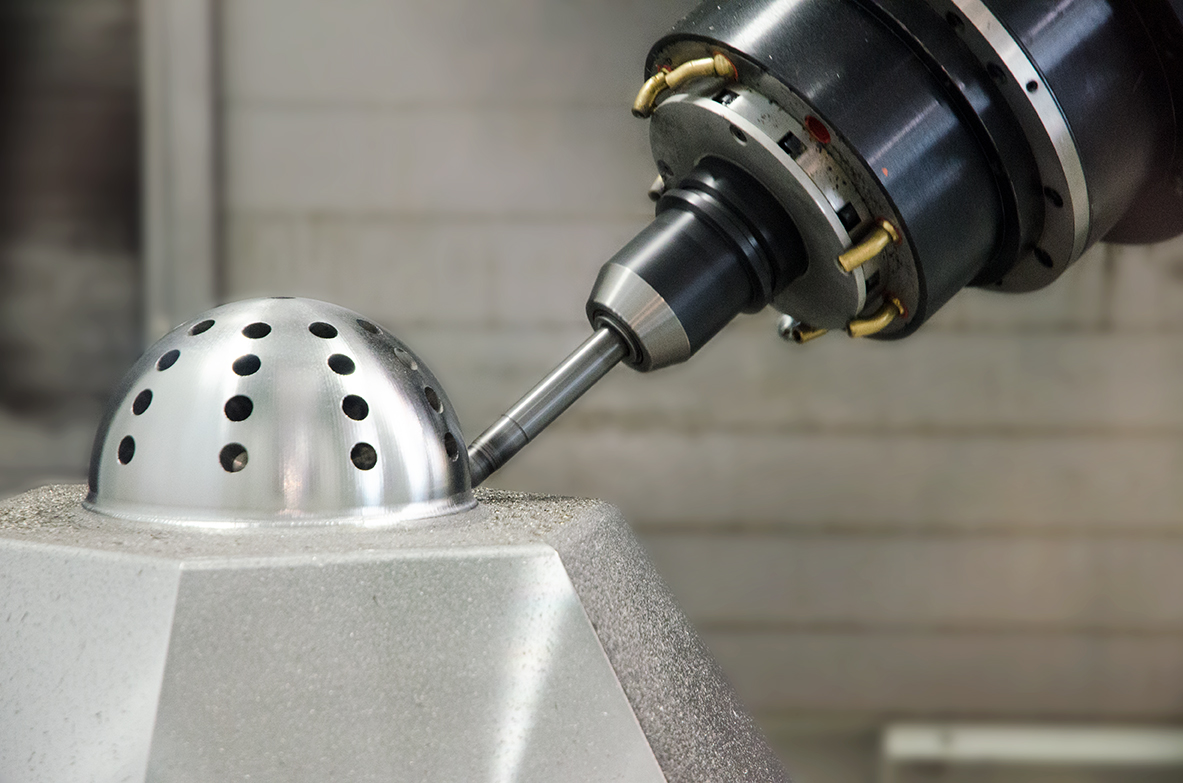

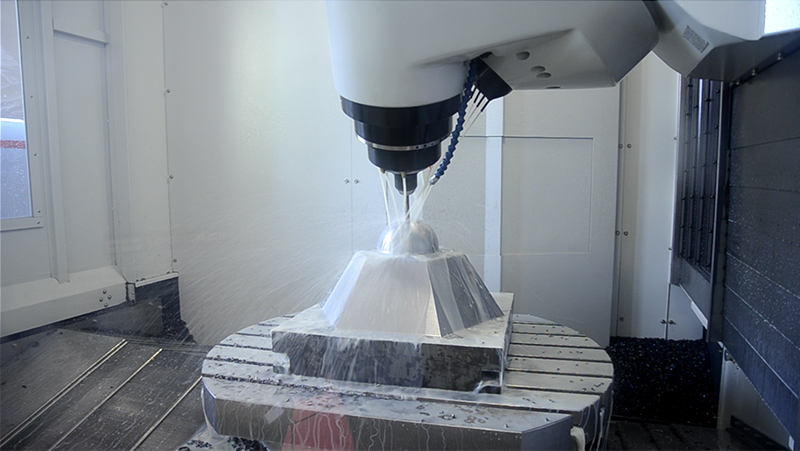

- Lavorazione a 5 assi continui
- Estremamente flessibile e versatile nella manifattura di pezzi unici
- Massima stabilità grazie all’ottimale baricentro dei carichi
- Migliore precisione e ripetibilità evitando sovrapposizione degli assi in lavorazione
- Porte scorrevoli frontali e laterali offrono un’apertura ampia che agevola il carico e lo scarico dei pezzi.
Alta rigidità strutturale

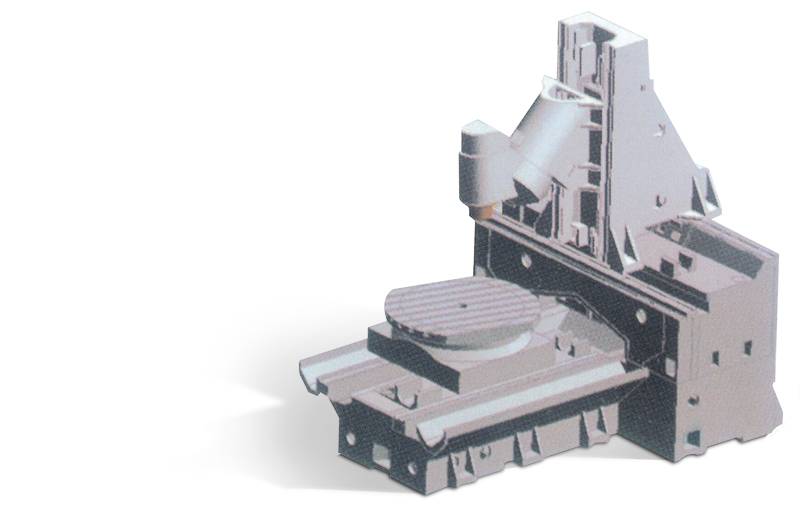

Struttura in ghisa
La struttura in fusione di ghisa, estremamente rigida, è progettata con l’ausilio di avanzate tecniche FEM. È composta da tre moduli: basamento macchina, colonna asse X, testa di fresatura porta-mandrino.
Precisione superiore
Una raffinata componentistica commerciale di alto livello è alla base delle caratteristiche di precisione e prestazioni di questa macchina fresatrice. Righe ottiche di alta precisione sui 3 assi lineari X Y Z.Encoder di alta precisione sugli assi rotativi B e C.
Cinematica
Viti a sfera
Viti da 50 mm azionate da potenti motori ad accoppiamento diretto forniscono eccellenti risultati in lavorazione, e un’elevata qualità di finitura superficiale.
Guide a pattini su rulli
Sui 3 assi lineari sono impiegati guide a pattini su rulli di primari fornitori europei, dotate di bassi valori di inerzia e di attrito, che consentono alti regimi di accelerazione e ottimizzano la risposta della macchina fresatrice nella lavorazione ad alta velocità.
Basamento
Il basamento monolitico in fusione di ghisa è progettato per aumentare la resistenza e la rigidità della colonna.

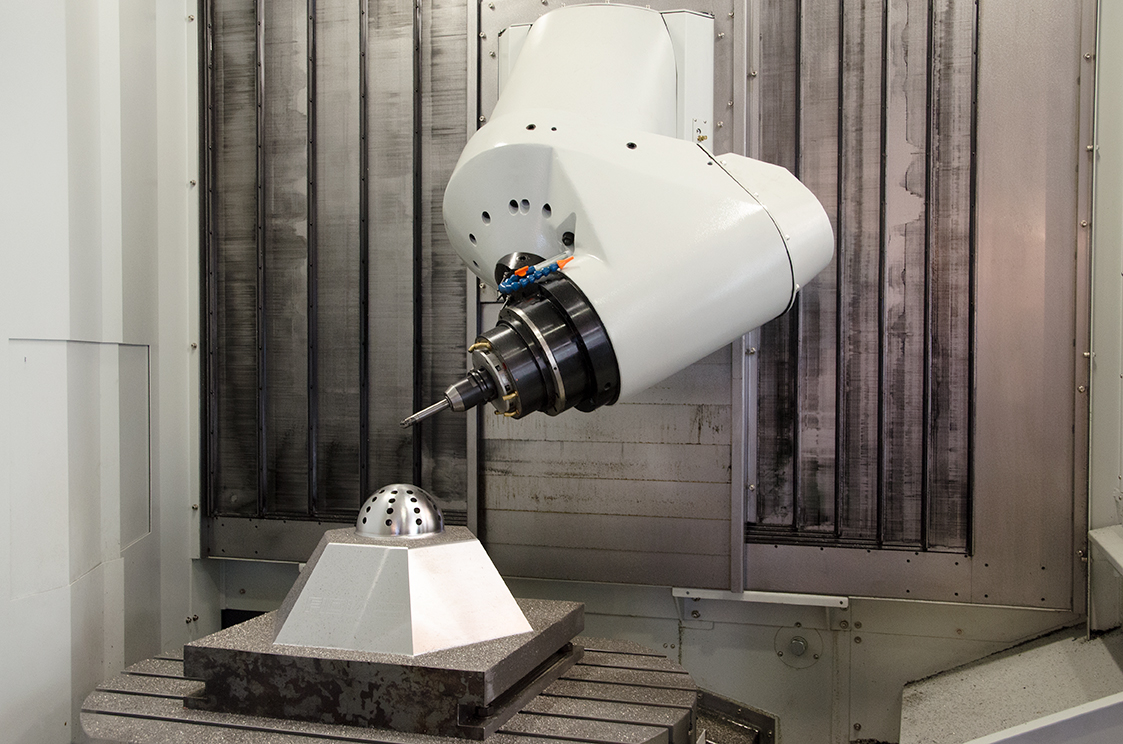

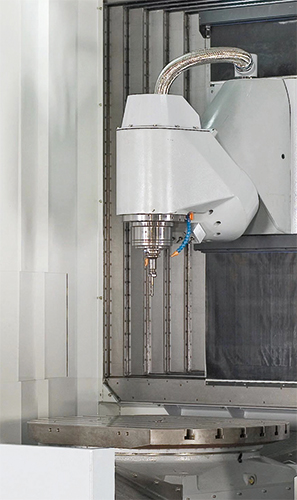

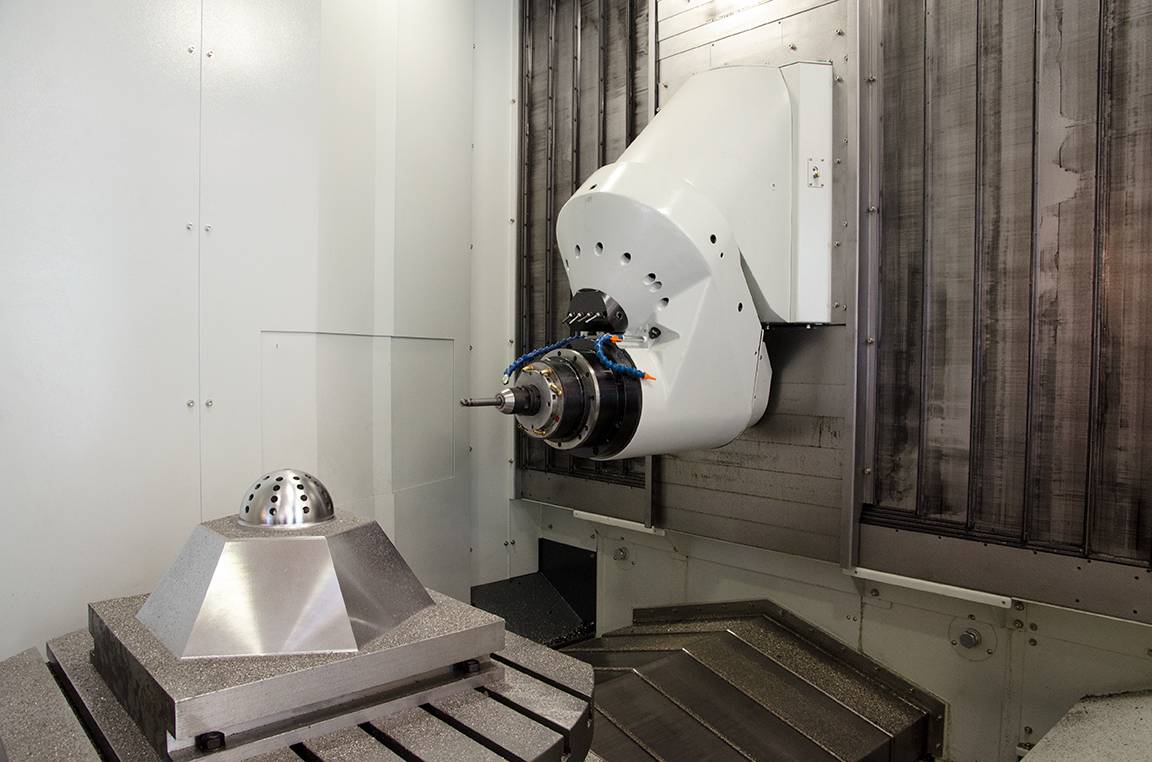

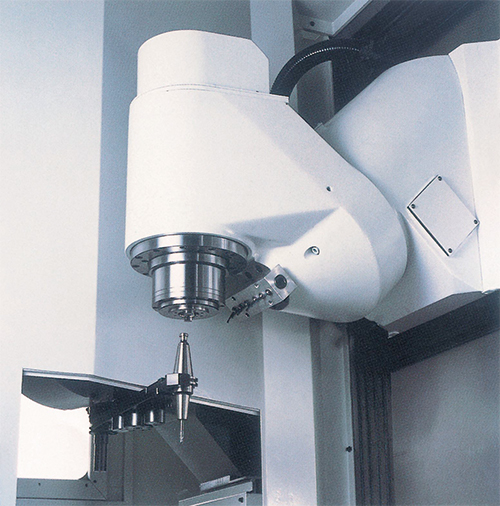

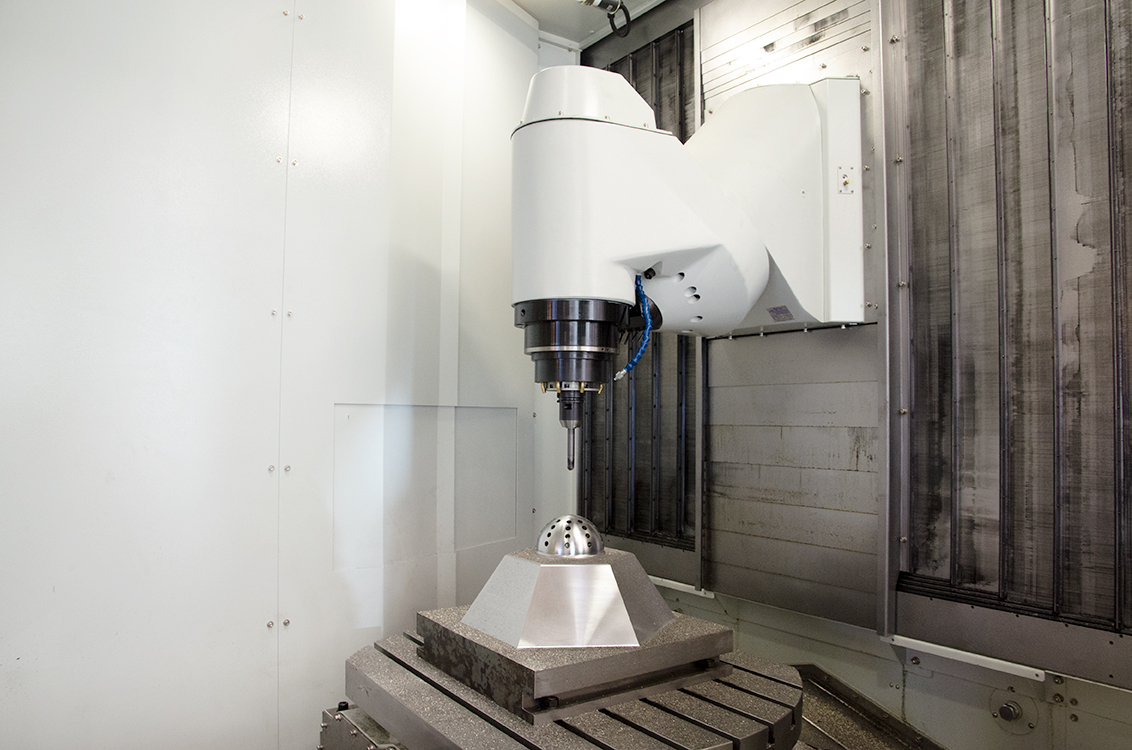

Innovativa Testa Angolare “B”
La più recente tecnologia di motori coppia governa l’asse B su testa di fresatura continua angolare e garantisce dinamica e linearità ai vertici della categoria: priva dei tradizionali componenti cinematici meccanici, determina prestazioni superiori in termini di qualità superficiale. Il sistema di lettura diretta della posizione, affidato a encoder angolari di elevata precisione, garantisce massima precisione e ripetibilità. Il sistema di bloccaggio dell’asse è idraulico ed eroga una coppia di serraggio pari a 3430 Nm.
L’indexaggio al 0.001° dalla posizione verticale a quella orizzontale, completamente automatico, dà all’operatore tutta la flessibilità della lavorazione multi facce senza necessità di riposizionare la parte.
Tavola rotante asse “C”
1000 x 800mm con 1500kg di massimo carico, indexabile al 0.001°, dotata di trasmissione meccanica di alta precisione e encoder angolare ad alta risoluzione. Il bloccaggio idraulico eroga una coppia di frenatura di oltre 4.000 Nm.
Ampia luce sotto testa
L’ampia distanza (700mm) tra il centro del mandrino e il piano dell’asse X agevola l’operatore nelle operazioni di attrezzaggio con set-up differenti.
Cambio utensili automatico
La fornitura standard prevede un magazzino a catena da posizioni 40 con doppio braccio di scambio.
In opzione, è disponibile la versione a 52 posizioni.

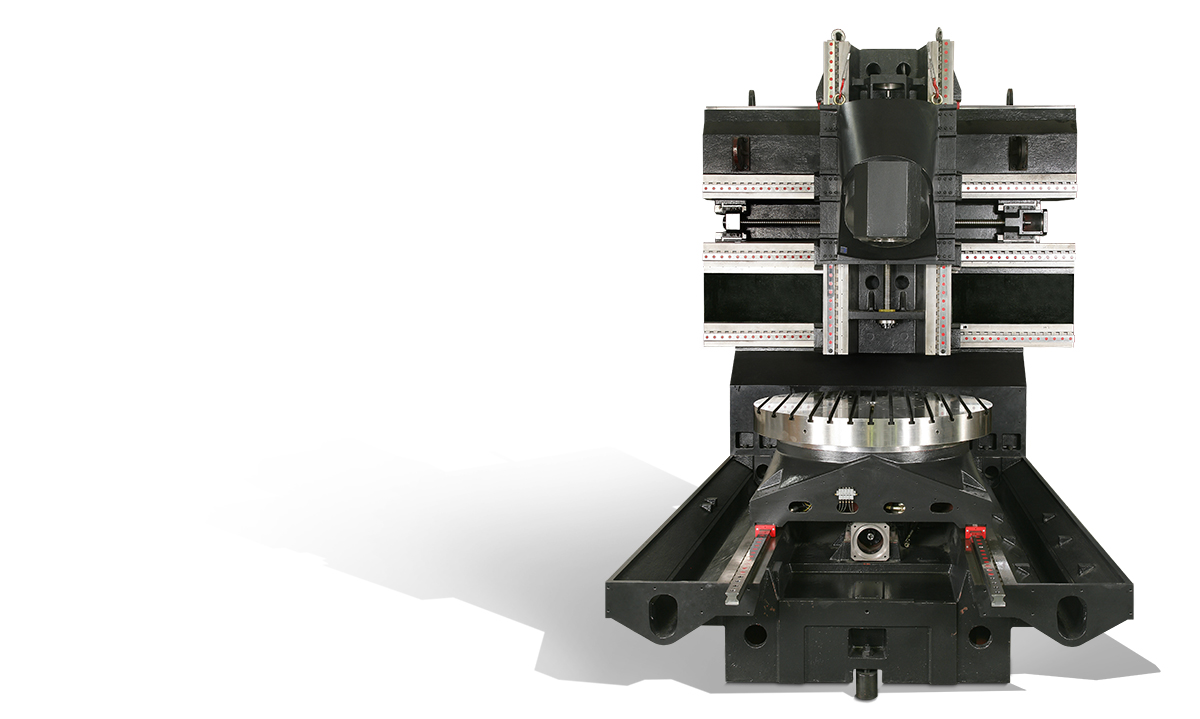

Macchina Fresatrice UHE 1600
Un’innovativa combinazione di struttura a portale su colonna mobile e assi rotativi a motori coppia per lavorazioni simultanee a 5 assi ad alta asportazione.
Principali caratteristiche:
- Corse X/Y/Z 1620 x 1260 x 1050 mm

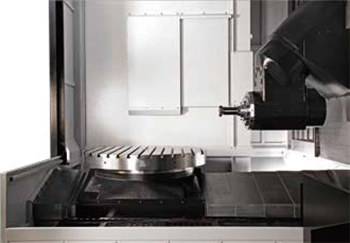

- Tavola rotante asse “C” a motore coppia Ø 1320 mm, con 4000 kg di portata
- Testa angolare 0.001° asse “B” con motore coppia
- Mandrino: moto-mandrino (standard) 8000 Rpm HSK-A100 /BT#50-36/45 kW 340/418 Nm con Ø 100mm cuscinetti ceramici. In opzione, 15.000 Rpm HSK-A-100 20/26kW 290/317 Nm

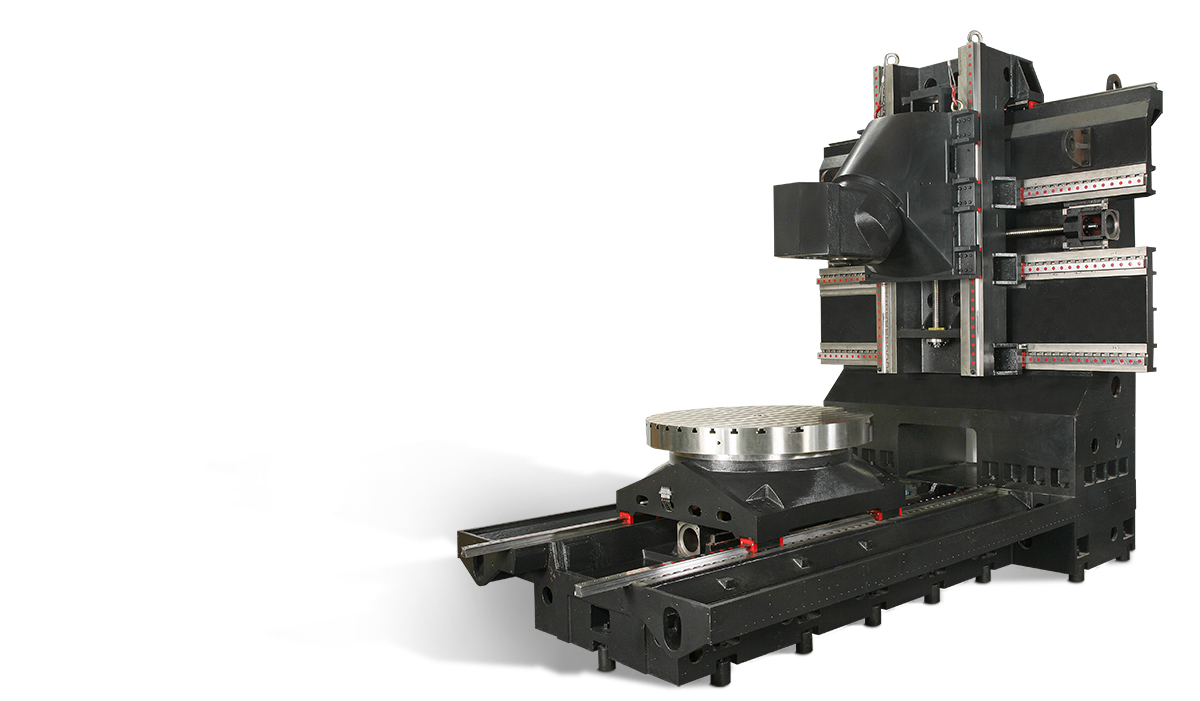

- Basamento esclusivo con 4 guide sull’asse X per garantire alte asportazioni
Struttura in ghisa
La struttura in fusione di ghisa, estremamente rigida, è progettata con l’ausilio di avanzate tecniche FEM.
Guide a pattini su rulli
Sui 3 assi lineari sono impiegati guide a pattini su rulli di primari fornitori europei, dotate di bassi valori di inerzia e di attrito, che consentono alti regimi di accelerazione e ottimizzano la risposta della macchina fresatrice nella lavorazione ad alta velocità.
Viti a sfera
Viti da 50 mm azionate da potenti motori ad accoppiamento diretto forniscono eccellenti risultati in lavorazione, e un’elevata qualità di finitura superficiale.
Prestazioni ad Alta Velocità
Elevata precisione e rigidità assicurano l’idoneità della macchina fresatrice a lavorazioni ad alta velocità. Queste caratteristiche meccaniche vengono sapientemente sfruttate dal CNC Fidia e dai relativi Azionamenti Digitali proprietari. La fluidità dinamica degli algoritmi Fidia di controllo della traiettoria e dell’accelerazione fornisce il migliore risultato in termini di velocità, precisione dimensionale e qualità superficiale, e prolunga in modo significativo sia la vita dei componenti meccanici che la durata degli utensili.

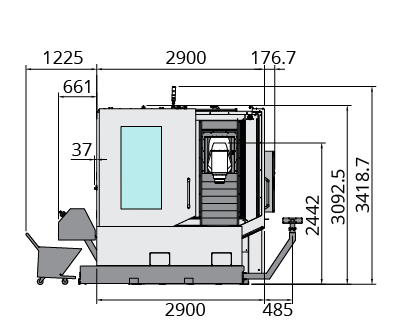

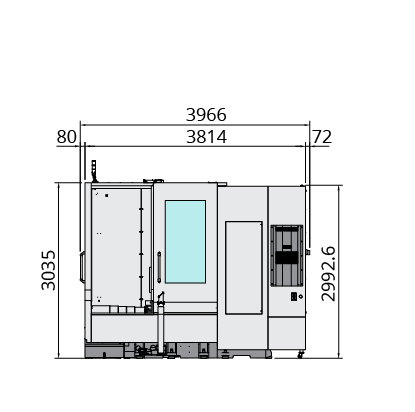

Dati tecnici e layout
Velocità degli assi lineari | X | Y | Z |
UHE 1000/1600 | 24 m/min (945 ipm) | ||
Corsa degli assi lineari | X | Y | Z |
UHE 1000/1600 | 1000/1620 mm (39.7/63.7”) | 800/1260 mm (31.4/49.6”) | 700/1050 mm (27.5/41.3”) |
Assi rotanti | Tavola | Carico massimo | Testa |
UHE 1000 | 1000 x 800 mm (39.7”x 31.4”) | 1500 kg | 0°-180° pitch 0.001° |
UHE 1600 | Ø 1400 mm | 4000 kg | |
Mandrini | Velocità (rpm) | Potenza/coppia (max) | Portautensile |
UHE 1000 | 18.000 (opt 24.000) | 32 kW / 154 Nm | HSK63A |
UHE 1600 | 8.000 (opt 15.000) | 45 kW / 418 Nm | HSK100A |
