Macchine Fresatrici VHE

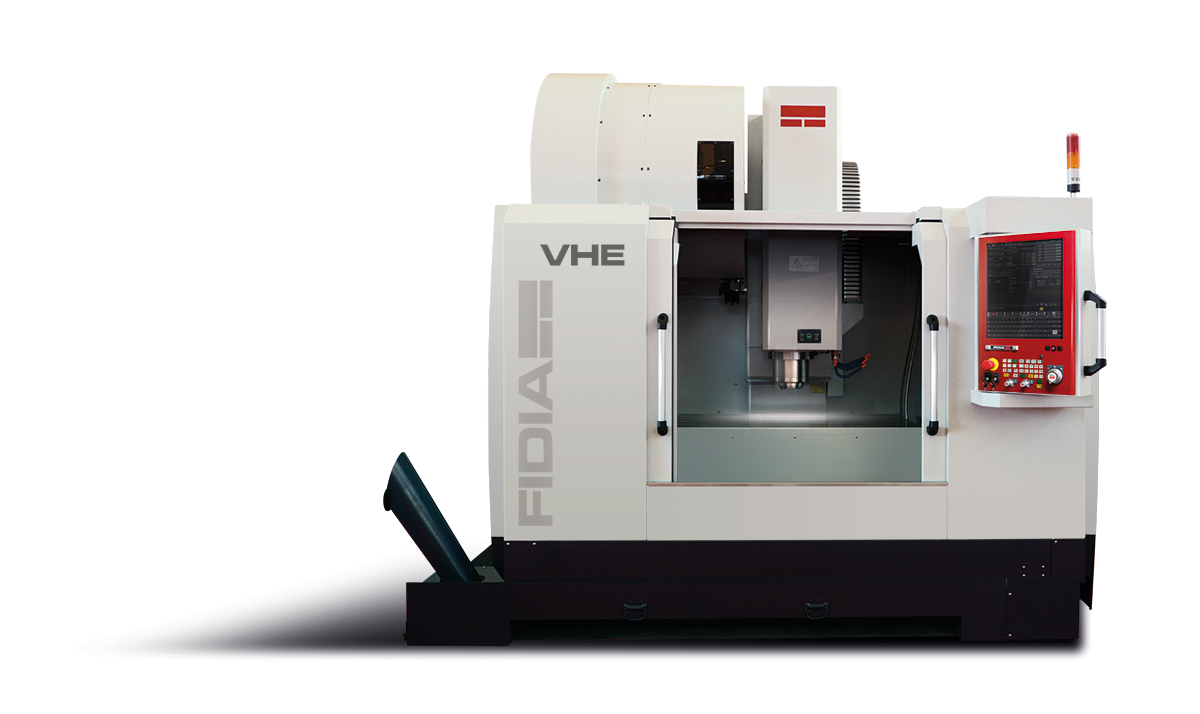

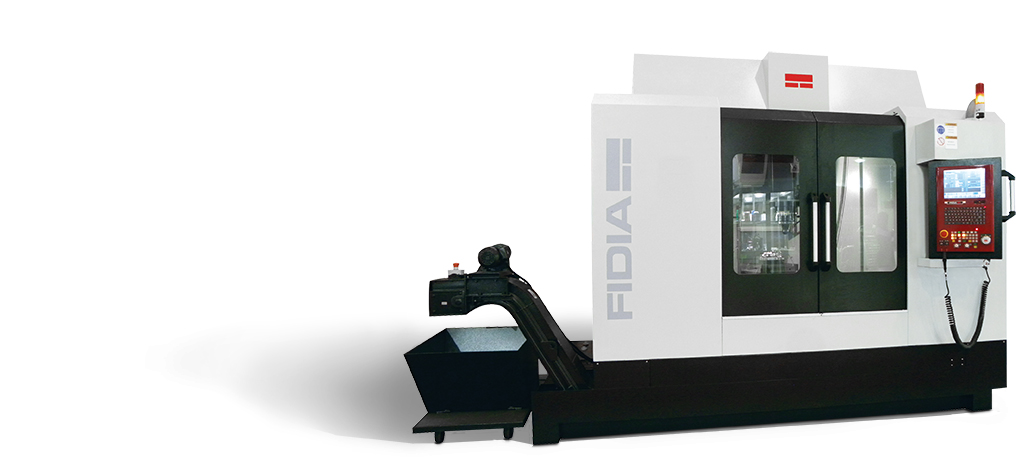

Già a partire dalla versione compatta VHE1166 (1.100x610x610) mm, i centri di lavorazione della serie VHE si distinguono per le elevate capacità di asportazione che li rendono estremamente indicati in tutte quelle applicazioni, dalle lavorazioni meccaniche, agli stampi lamiera che richiedono una robusta struttura in ghisa della macchina fresatrice.
Macchine fresatrici a 3 assi a tavola mobile ad alte prestazioni. La struttura a C, con basamento e colonna di grande robustezza, è generosamente dimensionata per garantire massima rigidezza, stabilità, qualità durevole e precisione. I modelli VHE sono dotati di guide Box-type rinforzate costruite in acciaio temprato, specifiche per asportazioni gravose.
Caratteristiche e layout
Centri di Lavoro ad Alta Coppia: qualità e precisione di lunga durata.
Compensazione pneumatica sull’asse verticale con doppio cilindro garantisce risposte dinamiche eccellenti.
- Corse X Y Z : 1100 x 610 x 610 mm

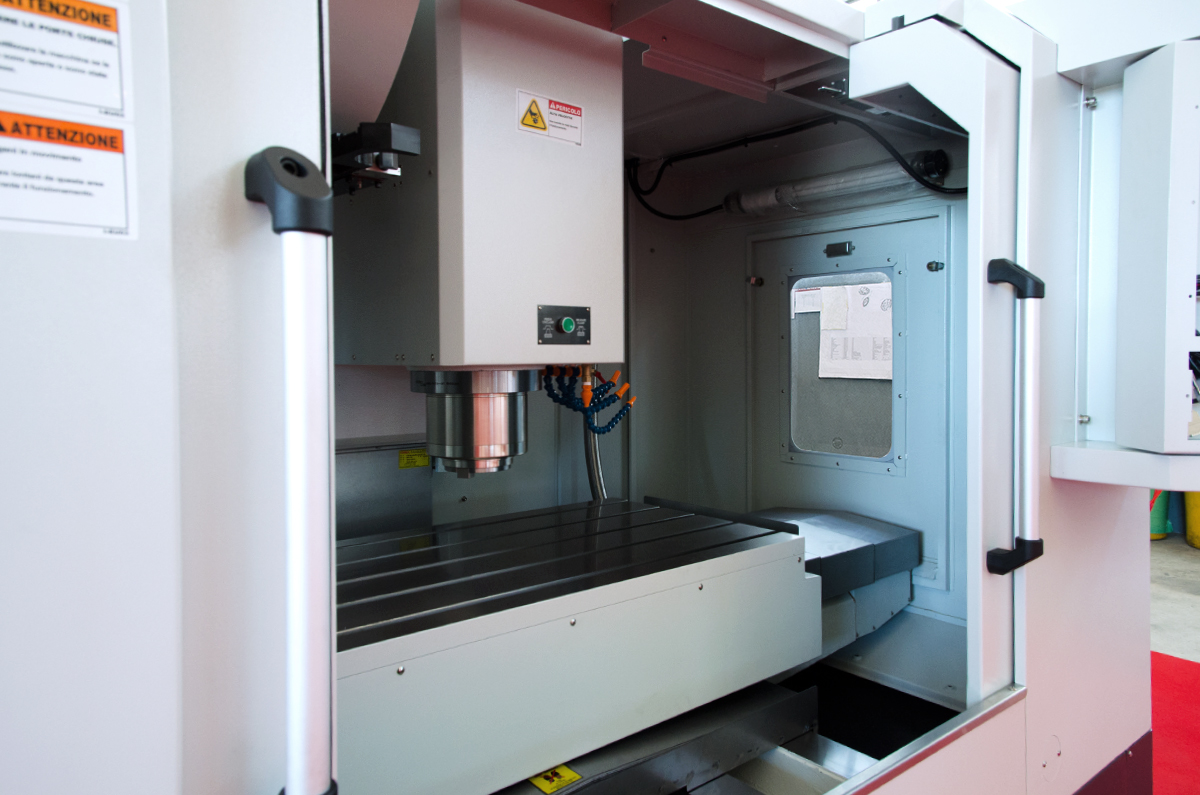

- Tavola 1270x640mm, carico max. 1200 kg.
- Velocità di rapido 30 m/min

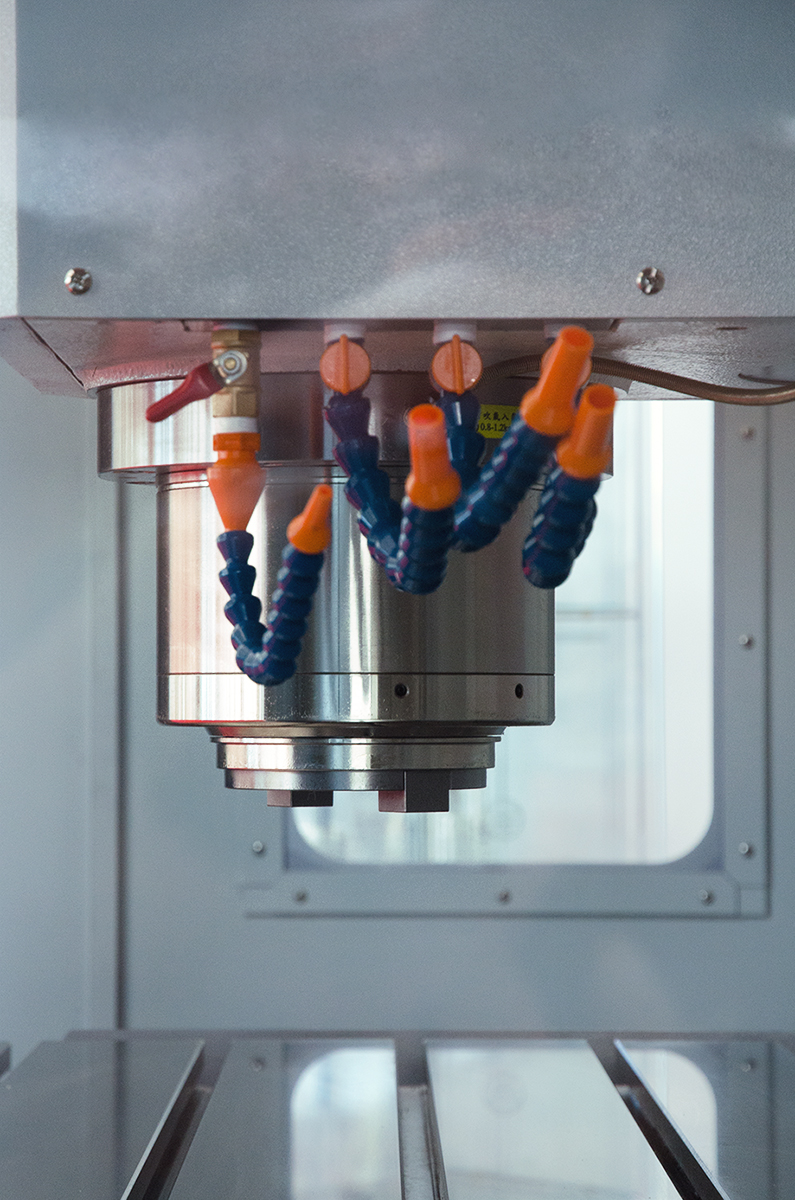

- Mandrino ad Alta Coppia ISO50 6000RPM 12kw/18.5kw con trasmissione ZF 1:4 a 2 velocità, coppia max. 708 Nm
- Cambio utensile automatico a 24 posizioni
Opzioni:
- Mandrino 8000 o 10000/12000 rpm ISO40 con trasmissione ZF 1:4 a 2 velocità
- Lubrificazione utensile attraverso l’albero mandrino con impianto da 20 o 40 Bar
Caratteristiche:
- Struttura completamente realizzata in ghisa GGG40 con elevate proprietà di smorzamento, progettata con l’ausilio di analisi FEM.

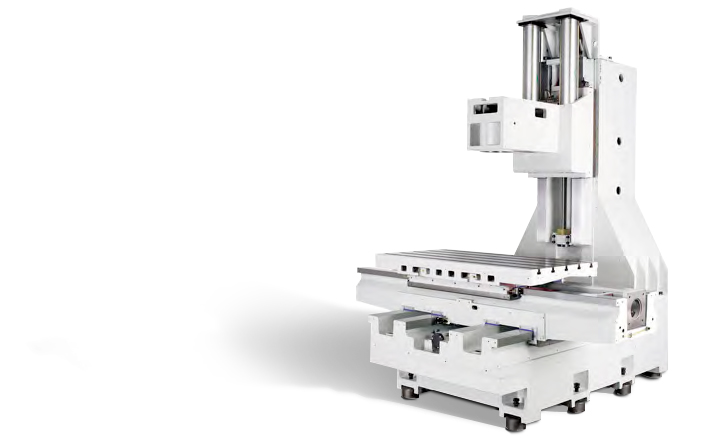

- Struttura a C: architettura a tavola mobile con basamento e colonna di grande rigidezza.
- Colonna dimensionata generosamente (>5500 kg di peso netto) per contrastare le flessioni e aumentare la stabilità in lavoro.
- Guide sovradimensionate box-type realizzate in acciaio temprato sono dislocate ad hoc per sostenere le operazioni di sgrossatura più gravose.
- Turcite-B e raschiettatura sulle guide forniscono minimo attrito per un’ottima qualità di finitura.
- 4 guide montate sull’asse Y distribuiscono equamente il peso attraverso l’intera corsa dell’asse X.
- Giunti diretti e viti a sfere precaricate sono dimensionate per consentire alta asportazione e precisione di posizionamento.
| Velocità degli assi lineari | X | Y | Z |
| VHE 1166 | 24 m/min (945 ipm) | ||
| VHE 1687 | 10 m/min (394 ipm) | ||
| Corsa degli assi lineari | X | Y | Z |
| VHE 1166 | 1100 mm | 610 mm | 610 mm |
| VHE 1687 | 1600 mm | 815 mm | 700 mm |
| Mandrini | Velocità (rpm) | Potenza/coppia (max) | Portautensile |
| 6000 | 18.5 kW/708 Nm | ISO 50 | |
| ZF gear box 1:4 | (opc. BT#50) | ||
