ViMill®, el sistema anticolisión a bordo máquina
Hace más de 40 años, Fidia fue la primera en introducir el concepto “look ahead”, o, dicho de otro modo, “mirar hacia delante”: el CNC analiza la trayectoria programada de la herramienta con el fin de optimizar la aceleración y la velocidad de la máquina. Con ViMill, este concepto ha sido extendido a la seguridad. ViMill es un paquete software, donde la función “look ahead” ha evolucionado para predecir cualquier posible colisión posibilitando un mecanizado más seguro.
¿Que hace ViMill®?
Al estar totalmente integrado dentro del Control Numérico Fidia, ViMill está siempre activo, abarcando todas las fases de utilización de la máquina: ejecución de un programa pieza, programación manual, ciclos de cambio de herramienta, ciclos de medición y alineación, posicionamiento de los ejes a través de botoneras o volante electrónico. Cuando ViMill está en funcionamiento, el Control Numérico Fidia comprueba continuamente cualquier posible condición de colisión entre las partes móviles de la máquina, tales como cabezal, herramientas, mesa giratoria; y las partes fijas, tales como pieza de trabajo, útiles de fijación o la propia mesa. Cada vez que se detecta una posible condición de colisión, el Control Numérico detiene el movimiento de los ejes y muestra el mensaje correspondiente. El usuario puede en ese momento actuar en consecuencia y reiniciar el mecanizado.
Al estar totalmente integrado dentro del Control Numérico Fidia, ViMill está siempre activo, abarcando todas las fases de utilización de la máquina
ViMill no es sólo un simulador del proceso; ViMill realiza una monitorización en tiempo real de lo que está sucediendo en la máquina, llegando a parar la máquina y evitando cualquier colisión independientemente de su causa.
¿Porque ViMill® es diferente?
La verificación de programas con un simulador offline evita ejecutar programas pieza que pueden incluir errores de forma o de posicionamiento, pero no puede garantizar que la simulación coincida exactamente con la elaboración efectiva. Ningún simulador offline puede protegernos de eventos impredecibles, ViMill no sólo informa de colisiones debidas a errores en el programa pieza, ViMill protege la pieza de trabajo, los útiles de programación y la propia máquina en cualquier situación de error imprevista, utilización inadecuada o error de colisión durante el funcionamiento de la máquina.
Es aquí donde ViMill marca la diferencia, ViMill ha sido concebido, diseñado y desarrollado específicamente para este propósito.
ViMill no es sólo un simulador del proceso; ViMill realiza una monitorización en tiempo real de lo que está sucediendo en la máquina, llegando a parar la máquina y evitando cualquier colisión independientemente de su causa.
Cuando funciona en modo online, ViMill permanece activo en el Control Numérico Fidia durante la elaboración. Este modo de funcionamiento hace que ViMill sea único y ofrece las ventajas más interesantes para el usuario.
¿Cómo funciona ViMill®?
ViMill puede operar ya sea en modo offline u online. En ambos casos el modelo de la máquina, herramientas y de la pieza en bruto han de ser importados.
Modo Offline
Cuando funciona en modo offline, ViMill simula el mecanizado, comprobando la sintaxis de cada bloque individualizando cada posible colisión, todo esto, mientras en la pantalla se muestra la elaboración, mostrando el progreso del mecanizado. En este modo de funcionamiento, el usuario puede verificar si el programa pieza es coherente con el proceso de mecanizado deseado. ViMill puede trabajar integrado en el Control Numérico Fidia o en un ordenador independiente.
Modo online
Cuando funciona en modo online, ViMill permanece activo en el Control Numérico Fidia durante la elaboración. Este modo de funcionamiento hace que ViMill sea único y ofrece las ventajas más interesantes para el usuario. Mientras se está ejecutando el programa pieza, ViMill online comprueba con antelación un número adecuado de bloques, de modo que una posible colisión pueda ser detectada con anticipación y la máquina pueda ser detenida evitando la colisión.
Teniendo acceso directo a los datos del Control Numérico, ViMill online es capaz de controlar las futuras posiciones reales de la máquina. Dichas posiciones se han calculado de antemano por la función look ahead del Control Numérico, en base al programa y a los diversos parámetros de mecanizado, tales como posición del origen pieza, traslaciones, factores de escala, ángulos de rotación, longitud de la herramienta, así como las establecidos por el usuario de la máquina.
De este modo, ViMill online basa su análisis en posiciones reales de máquina y no en cotas teóricas, tal y como hacen los simuladores off-line. Además, ViMill online controla todos los movimientos de la máquina generados a través de programación manual, botoneras o volante electrónico. En esto ViMill online es diferente, ya que supervisa el proceso de mecanizado, individualizando con anticipación cualquier posible colisión, ya sea debida a errores de programación, una maniobra inadecuada sobre el Control Numérico o la máquina.

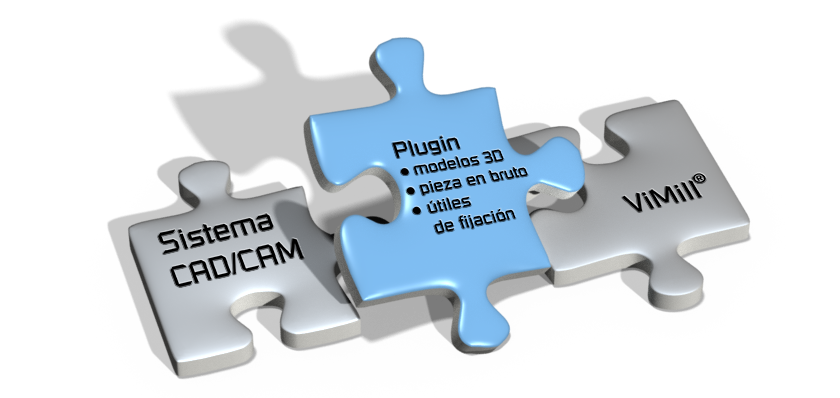

Fidia ha desarrollado módulos “plug-in” en colaboración con diferentes empresas de CAD⁄CAM. Permiten a ViMill el acceso directo a la base de datos del sistema CAD⁄CAM para obtener los datos necesarios.
Enlace simple con el CAD⁄CAM
ViMill requiere los siguientes datos:
- el modelo de la máquina herramienta;
- el modelo de las herramientas de corte;
- el modelo de la materia prima a mecanizar;
- el modelo de los útiles de fijación o cualquier otro elemento fijado en la máquina.
La herramienta de corte puede ser descrita con datos geométricos simples, mientras que para el resto de modelos se utiliza el formato STL. Fidia suministra el modelo de la máquina junto con la propia máquina, mientras que el usuario cargará el resto de los modelos y los programas pieza de cada elaboración. Interface software específicas llamadas “plug-in” conectan ViMill al sistema CAD⁄CAM utilizado para generar los programas pieza, simplificando la generación y carga de estos modelos. Fidia ha desarrollado módulos “plug-in” en colaboración con diferentes empresas de CAD⁄CAM. Permiten a ViMill el acceso directo a la base de datos del sistema CAD⁄CAM para obtener los datos necesarios. A disposición los módulos “plug-in” para los sistemas CAD⁄CAM más difundidos, otros específicos pueden ser desarrollados bajo demanda.
